形成伸縮接頭產品族的通用規則

2017-2-22 9:03:32??????點擊：

在一個工藝過程設計系統中，伸縮接頭產品族的形成是以產品，或更明確地說，是以它們的制造特征為基礎的。

把需要相似工藝過程的那些伸縮接頭產品歸井成同一個伸縮接頭產品族。由于伸縮接頭產品族的定義不嚴密，所以，沒有嚴格的規則可用來形成伸縮接頭產品族。用戶必須自己定義他們自己的伸縮接頭產品族是什么，或者應該是什么。形成伸縮接頭產品族的通用規則是:所有的伸縮接頭、傳力接頭產品必須是相近的。對于工藝過程設計來說，在一個伸縮器產品族中，所有的伸縮接頭產品必須要求相似的工藝規程，所以，整個伸縮接頭產品族可以共有一個標準的工藝規程。用戶可能要求，僅僅把那些具有完全相同的加工序列的伸縮接頭產品歸入一個族中。這個族的伸縮接頭產品將只需要對標準工藝規程作極少量的修改。但是，能獲得這個伸縮接頭產品族成員資格的伸縮接頭產品就會很少。另一方面，如果人們把需要一個共同機床的所有伸縮接頭產品都歸入一個伸縮接頭產品族，那么，每一個伸縮接頭產品都將需要對工藝規程作大量的修改。

在分組開始之前，必須從現有伸縮接頭產品和工藝過程文件中收集信息一與所有現有伸縮器產品的設計和工藝過程有關的信息。每一個伸縮器產品的設計都采用編碼，而相應的工藝規程則用另外的代碼形式來表示，并稱它為工序計劃代碼。

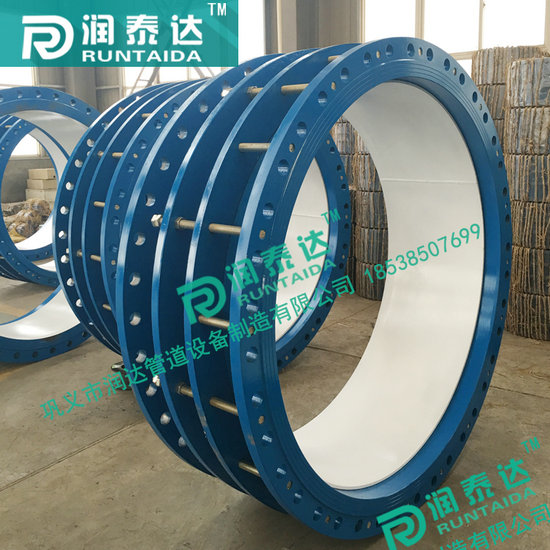

外徑接管Dw mm	公稱通徑DN mm			允許管端軸向符合 kgf		伸縮量 mm		允許轉角		最小長度 mm		安裝長度 mm		最大長度 mm	配用螺栓 d x Lmm
89	80			2680		20		17.90		90		100		110	12x60
108	100			3550		20		15.06		90		100		110	14x60
133	125			4620		20		13.05		95		105		115	14x60
159	150			5530		20		12.09		100		110		120	14x60
194	175			7370		20		10.51		100		110		120	16x60
219	200			9370		20		9.33		106		116		126	16x75
245	225			11750		20		8.36		112		122		132	16x80
273	250			14620		20		7.51		117		127		137	18x90
325	300			20680		20		6.32		120		130		140	18x100
377	350			27875		20		5.45		125		135		145	18x100
426	400			35600		20		4.80		130		140		150	18x110
480	450			45180		20		4.28		135		145		155	18x110
530	500			55120		20		3.88		140		150		160	18x120
630	600			65900		22		3.27		145		155		165	18x120
720	700			70170		22		2.86		150		160		170	20x120
820	800			84400		22		2.51		155		165		175	20x130
920	900			106200		22		2.24		160		170		180	20x130
1020	1000			116870		22		2.02		165		175		185	20x130
1220	1200			130600		24		1.69		170		180		190	22x140
1420	1400			146200		24		1.45		175		185		195	22x140
1620	1600			158300		24		1.27		180		190		200	22x140
1820	1800			166000		24		1.13		185		195		205	22x150
2020	2000			179000		24		1.01		190		200		210	24x150
2220	2200			187000		26		1.01		195		205		215	24x150
2420	2400			196000		26		1.01		200		210		220	24x150
2620	2600			206000		26		1.01		205		215		225	24x160
2830	2800			253300		26		1.01		210		220		230	27x160
3020	3000			260100		26		1.01		215		225		235	27x160
3220	3200			286900		26		1.01		220		230		240	27x180
公稱通徑DN		管子外徑			外形尺寸						伸縮量△L		n-Th
		DW	Do		D		L		L1				0.6-1.6MPa			2.5MPa
65		76	76		155		645		180		90		2-M12			2-M12
80		89	89		165
100		108	108		190											2-M16
		114	114		195
125		133	133		215
		140	140		225
150		159	159		245								2-M16			3-M16
		168	168		255
200		219	219		310		645		180		90		2-M16			3-M16
250		276	276		375								3-M20			4-M20
300		325	325		440		655		220		110					5-M20
350		377	377		490								4-M20
400		426	426		540
450		480	480		590								5-M20			6-M20
500		530	530		645
600		630	630		750
700		720	720		850								6-M20			7-M20
800		820	826		965		1075		290		150		6-M24			8-M24
900		920	926		4065								7-M24			9-M24
1000		1020	1026		1165
1200		1220	1226		1365								8-M24			10-M24
1400		1420	1428		1590								9-M27			12-M27
1500		1520	1528		1690
1600		1620	1628		1795								10-M27			14-M27
1800		1820	1828		2000								11-M27			15-M30
2000		2020	2030		2200								12-M27			16-M30
2200		2220	2230		2420								13-M27
2400		2420	2430		2635								14-M30
2600		2620	2630		2835								15-M30
2800		2820	2830		3040								16-M33
3000		3020	3030		3240								17-M33
