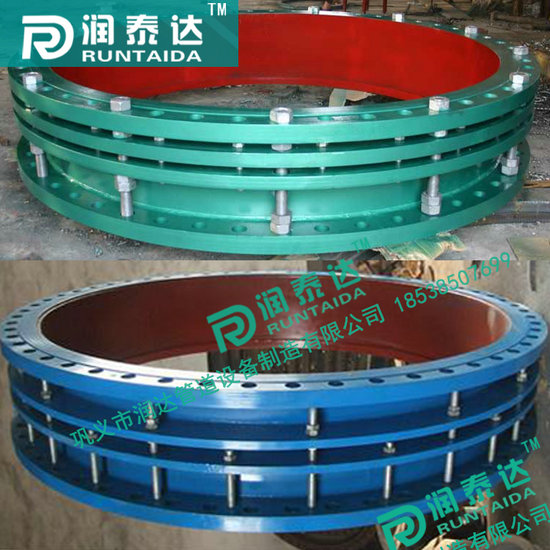

雙法蘭伸縮接頭在管道中的主要作用
我們常用的雙法蘭伸縮接頭的材質是Q235碳鋼，20#。我們在對雙法蘭伸縮接頭進行安裝要注意：壓蓋螺栓行程不一致使壓蓋歪斜，受力不均；限位螺栓螺母位置不正確，達不到伸縮或限位的作用。雙法蘭伸縮接頭伸縮變形部分靠填料和壓蓋密封。
雙法蘭伸縮接頭在管道中的主要作用是讓管道在范圍內的伸縮量中自由伸縮，確保管道的安全運行。其實雙法蘭伸縮接頭的安裝方法也很簡單：安裝時只需調整產品兩端的法蘭與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓即可。但是偶爾出現錯誤主要是伸縮部位密封不嚴造成滲漏。所以我們要認真對待此類問題，避免不必要的問題發生。
近些年來，伸縮接頭產品涉足的領域日益廣泛，在工業污水，建筑與結構業、環保工業設施中的需求也將逐步上升。在水工業行業中，水在其儲運過程中遭受污染的問題已為人們日益重視。伸縮接頭管件能達到建筑設計材料所要求的許多理想性能，它在金屬中可以說是獨一無二的，而其發展扔在繼續。
伸縮接頭如何防止管道受冷收縮引發的斷裂？
可以在安裝維修時，根據現場安裝尺寸進行調整，在我廠嚴格按照國家標準規范設計生產伸縮器，具有安裝方便、性能優越、使用壽命長等功效。給工程施工、維修帶來了極大的方便和效益。伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
伸縮接頭可以很好保證管道因溫度變化產生熱脹冷縮現象，管線受熱膨脹變形，受冷收縮發生斷裂，為了避免這種現象產生的管線破壞叫熱力補償。
伸縮接頭的連接主要有法蘭連接、焊接兩種，埋地專用的伸縮器（非地溝、設井安裝時）一般采用焊接。伸縮器具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
|
公稱尺寸DN |
管子外徑DW |
外形尺寸 |
伸縮量δ |
法蘭連接尺寸 |
||||||||
|
Dw |
do |
L |
L2 |
L1 |
1.6Mpa |
2.5Mpa |
||||||
|
D |
K |
n-do |
D |
K |
n-d0 |
|||||||
|
65 |
76 |
76 |
340 |
340 |
105 |
±25 |
185 |
145 |
4-￠14 |
185 |
145 |
8-￠18 |
|
80 |
89 |
89 |
200 |
160 |
8-￠18 |
200 |
160 |
|||||
|
100 |
108 |
108 |
220 |
180 |
235 |
190 |
8-￠22 |
|||||
|
114 |
114 |
|||||||||||
|
125 |
133 |
133 |
250 |
210 |
270 |
220 |
8-￠26 |
|||||
|
140 |
140 |
|||||||||||
|
150 |
159 |
159 |
285 |
240 |
8-￠22 |
300 |
250 |
|||||
|
168 |
168 |
|||||||||||
|
200 |
219 |
219 |
340 |
295 |
12-￠22 |
360 |
31O |
12-￠26 |
||||
|
250 |
273 |
273 |
405 |
355 |
12-￠26 |
425 |
370 |
12-￠30 |
||||
|
300 |
325 |
325 |
350 |
370 |
130 |
±32.5 |
460 |
410 |
485 |
430 |
16-￠30 |
|
|
350 |
377 |
377 |
520 |
470 |
16-￠26 |
555 |
490 |
16-￠33 |
||||
|
400 |
426 |
426 |
580 |
525 |
16-￠30 |
620 |
550 |
16-￠36 |
||||
|
450 |
480 |
480 |
640 |
585 |
20-￠30 |
670 |
600 |
20-￠36 |
||||
|
500 |
530 |
530 |
715 |
650 |
20-￠33 |
730 |
660 |
|||||
|
600 |
630 |
630 |
840 |
770 |
20-￠36 |
845 |
770 |
20-￠39 |
||||
|
700 |
720 |
720 |
910 |
840 |
24-￠36 |
960 |
875 |
24-￠42 |
||||
|
800 |
820 |
820 |
590 |
600 |
220 |
±65 |
1025 |
950 |
24-￠39 |
1085 |
990 |
24-￠48 |
|
900 |
920 |
920 |
1125 |
1050 |
28-￠39 |
1185 |
1090 |
28-￠48 |
||||
|
1000 |
1020 |
1020 |
1255 |
1170 |
28-￠42 |
1320 |
121O |
24-￠56 |
||||
|
1200 |
1220 |
1220 |
1485 |
1390 |
32-￠48 |
1530 |
1420 |
32-￠56 |
||||
|
1400 |
1420 |
1424 |
640 |
1685 |
1590 |
36-￠48 |
1755 |
1640 |
36-￠62 |
|||
|
1600 |
1620 |
1624 |
1930 |
1820 |
40-￠56 |
1975 |
1860 |
40-￠62 |
||||
|
1800 |
1820 |
1824 |
2130 |
2020 |
44-￠56 |
2195 |
2070 |
44-￠70 |
||||
|
2000 |
2020 |
2026 |
2345 |
2230 |
48-￠62 |
2425 |
2300 |
48-￠70 |
||||
